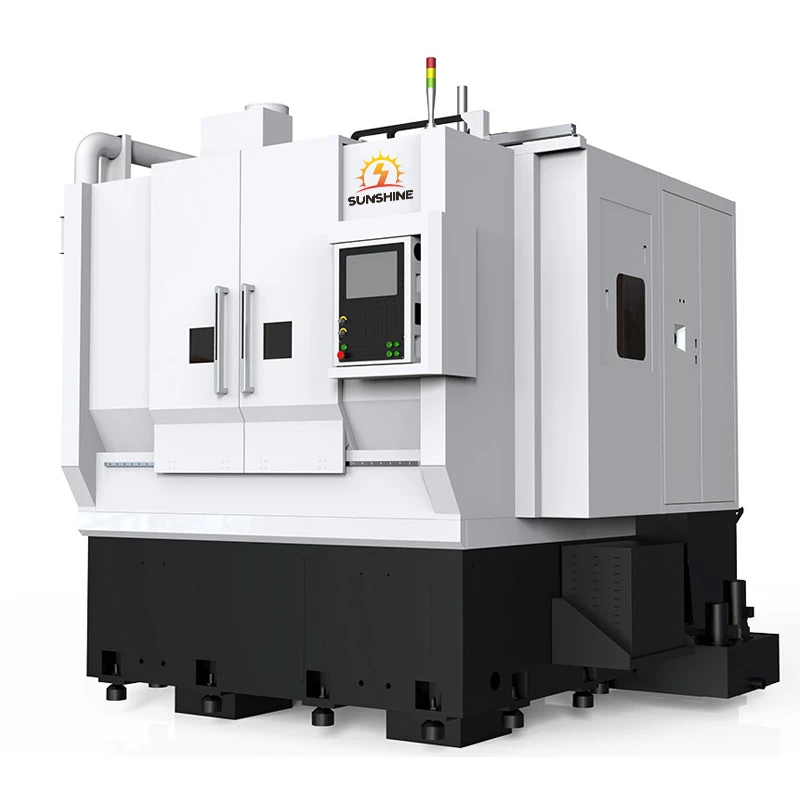

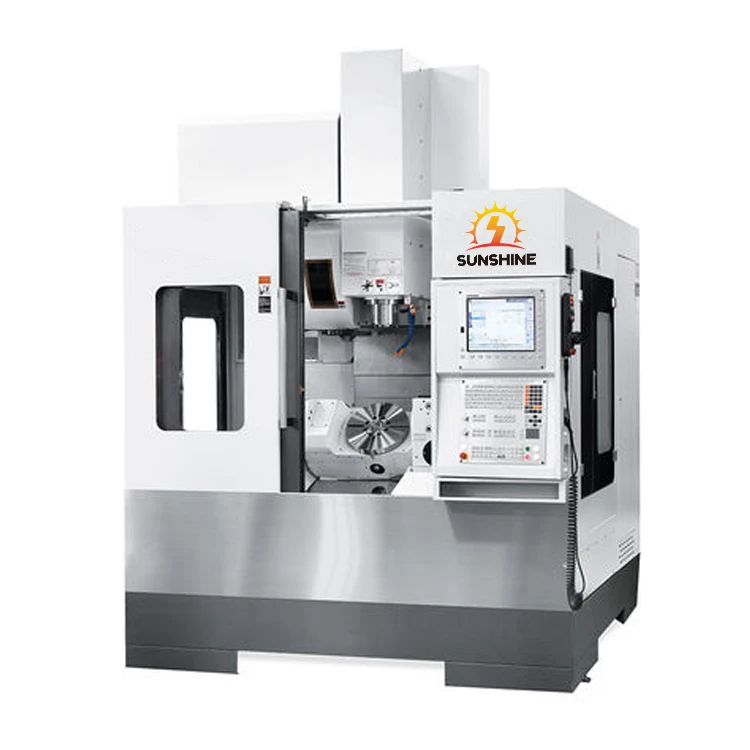

Vertikal besh eksa ishlov berish markazi
Mahsulotlar tavsifi
Vertikal besh o'qli ishlov berish markazi murakkab kavisli sirtli ish qismlarini qayta ishlash uchun maxsus ishlatiladigan yuqori texnologiyali, yuqori aniqlikdagi CNC dastgohidir.
1. Yuqori aniqlik: Vertikal besh eksa ishlov berish markazi mikron darajasida ishlov berish aniqligiga erishishi va yuqori aniqlikdagi, yuqori sifatli ishlov berish talablariga javob berishi mumkin.
2. Yuqori samaradorlik: Vertikal besh o'qli ishlov berish markazining ko'p o'qli aloqa dizayni siqish vaqtlari va ishlov berish vaqtini kamaytiradi va ishlov berish samaradorligini oshiradi.
3. Moslashuvchanlik: Vertikal besh o'qli ishlov berish markazi turli xil ishlov berish talablariga javob beradigan turli xil murakkab kavisli sirtlarni va maxsus shaklli qismlarni qayta ishlashi mumkin.
4. Ishonchlilik: Vertikal besh eksa ishlov berish markazi oqilona konstruktiv dizaynga ega, uzoq muddatli ishonchlilik va barqarorlikni ta'minlaydigan yuqori aniqlikdagi uzatish tizimini va yuqori barqarorlikni nazorat qilish tizimini qabul qiladi.
5. Intelligence: Vertikal besh eksa ishlov berish markazida CNC dasturlash avtomatizatsiyasi, aqlli ishlov berish jarayoni va aqlli monitoring kabi funktsiyalar mavjud bo'lib, bu ishlov berish jarayonining avtomatlashtirish va razvedkasini yaxshilaydi.
Vertikal besh o'qli ishlov berish markazi yuqori ishlov berish aniqligi va yaxshi dastgoh strukturasining qattiqligi bilan turli metallar va metall bo'lmaganlarni kesishi mumkin. Vertikal besh o'qli ishlov berish markazi aerokosmik, kemasozlik, qolib ishlab chiqarish va yuqori aniqlik va yuqori murakkab ishlov berishni talab qiladigan boshqa sohalarda keng qo'llaniladi.
Vertikal besh o'qli ishlov berish markazi zamonaviy ishlab chiqarishda ajralmas va muhim uskunalardan biridir. Uning yuqori aniqligi, yuqori samaradorligi, yuqori moslashuvchanligi va yuqori ishonchliligi uni ko'plab sohalarda keng qo'llashga imkon beradi va muhim rol o'ynaydi.
| Spetsifikatsiya | birlik | CMC500f | CMC650U | DMC800U |
| ish stolining o'lchami | mm | Φ630×500 | Φ650×540 | Φ800 |
| Ish stoli T-uyasi | mm | 14 | 14 | 14 |
| Ish stolining markaziy teshigi | mm | Φ30 | Φ50 | Φ50 |
| Ish stolining maksimal yuk ko'tarish qobiliyati | kg | 200 | 300 | 1200 |
| X o'qining harakatlanishi | mm | 550 | 650 | 850 |
| Y o'qining harakatlanishi | mm | 450 | 520 | 850 |
| Z o'qi harakati | mm | 400 | 475 | 600 |
| A o'qi aylanish diapazoni | º | - | ±120 | ±120 |
| B o'qi aylanish diapazoni | º | -5/110 | - | - |
| C o'qi aylanish diapazoni | º | 360 | 360 | 360 |
| Shpindel uchidan ish stoligacha bo'lgan masofa | mm | 150-550 | 150-625 | 150-750 |
| Shpindel konusi | -- | BBT40 | BBT40 | HSK-A63 |
| Shpindelning maksimal tezligi | rpm | 10000 | 12000 | 14000 |
| Shpindel kuchi | kVt | 7.5 | 7.5 | 25 |
| Shpindel momenti | N.M | 35.8/70 | 45 | 91.7 |
| Asboblar jurnali turi | -- | Disk | Disk | Gorizontal zanjir turi |
| Asboblar jurnalining sig'imi | 把 | 24 | 24 | 30 |
| Maksimal asbob diametri (to'liq asbob/qo'shni asbob) | mm | Φ78/Φ150 | Φ78/Φ150 | Φ78/Φ150 |
| Maksimal asbob uzunligi | mm | 300 | 300 | 300 |
| Asbobning maksimal og'irligi | kg | 8 | 8 | 8 |
| Asbobni almashtirish vaqti (TT) | s | 1.55 | 1.55 | 2 |
| Tez harakat tezligi (X/Y/Z) | mm% 2fmin | 42000/42000/42000 | 42000/42000/42000 | 32000/32000/32000 |
| Kesish tezligi (X/Y/Z) | mm% 2fmin | 1-10000/1-10000/1-10000 | 1-10000/1-10000/1-10000 | 1-10000/1-10000/1-10000 |
| Joylashuv aniqligi (X/Y/Z) | mm | % 7b{0}}.005/300JIS | % 7b{0}}.005/300JIS | % 7b{0}}.005/300JIS |
| Joylashuv aniqligi (A/C) | " | - | ±5 | ±5 |
| Joylashuv aniqligi (B/C) | " | ±5 | - | - |
| Takroriylik (X/Y/Z) | mm | ±0.003JIS | ±0.003JIS | ±0.003JIS |
| Takroriylik (A/C) | " | - | 4 | 4 |
| Takroriylik (B/C) | " | 4 | - | - |
| Mashinaning og'irligi | kg | 6500 | 8500 | 18000 |
| Mashina o'lchamlari | mm | 3500×3400×2700 | 3970×3210×2800 | 5500×4000×3500 |
Amaldagi ishlov berish qismlari
Konfiguratsiya
Standart
●SIEMENS ONE
●Tayvan to'g'ridan-to'g'ri qo'zg'aysan dvigateli ikki o'qli bir qo'lli aylanadigan stol
●Barcha o‘qlarda FAGOR chiziqli shkalasi bilan to‘liq yopiq pastadir boshqaruvi
●24 Mexanik disk asboblari jurnali
● Zanjirli plastinka chipli konveyer
Ixtiyoriy
●HEIDENHAIN TNC 640 besh o'qli besh bo'g'inli CNC tizimi
●Tayvan HSKA63-150-12000 rpm to‘g‘ridan-to‘g‘ri bog‘langan mil birligi
●170 To'g'ridan-to'g'ri qo'zg'aluvchan elektr mil birligi
●Renishaw TS-27R asboblarni sozlash probi
●Renishaw OMP60 probi
Mahsulot afzalliklari
- To'shak orqasidagi yo'naltiruvchi rels old tomondan past va orqa tomonda baland bo'lib, bu ustunning og'irligini kamaytiradi va dastgohning harakat ko'rsatkichlarini yaxshilaydi.
- Besh o'qli to'liq yopiq pastadir boshqaruvi dastgohning ishlov berish aniqligi va barqarorligini yaxshilaydi.
- Mashina asbobi FANUC, SIEMENS va HNC raqamli boshqaruv tizimlari bilan jihozlangan.
- Ko'p jarayonlar va bir nechta xususiyatlarni qayta ishlash ehtiyojlarini qondirish, ishlov berishning yordamchi vaqtini qisqartirish va qayta ishlash samaradorligini oshirish uchun katta hajmli asboblar jurnali tizimi bilan jihozlangan.
- Bu avtomobilsozlik, qolib sanoati, aerokosmik sanoat, mashinasozlik sanoati va energiya texnologiyalari sanoati kabi turli xil mexanik ishlov berish sohalari uchun javob beradi.
