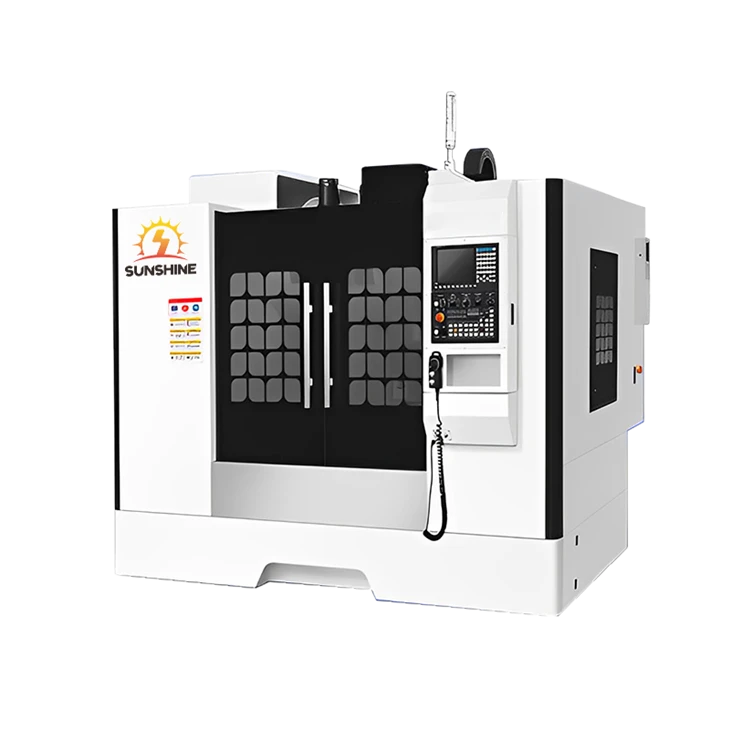

Ishlov berish markazini burg'ulash va urish
Ishlov berish markazi - burg'ulash, teginish va frezalash kabi turli xil ishlov berish operatsiyalarini bajarishi mumkin bo'lgan ko'p funktsiyali birikma dastgohi. Bu muhandislik ishlab chiqarish sohasidagi muhim uskunalardan biridir. U yuqori aniqlik va samaradorlikka ega va mashinasozlik, avtomobillar, aerokosmik, elektronika va boshqa sohalarda keng qo'llaniladi.
Ishlov berish markazi - bu ishlov berishga erishish uchun qismning sirtini kesish uchun uchta to'rtburchaklar koordinata o'qi bo'ylab chiziqli yoki egri harakatni amalga oshirish uchun dastgohdagi asbob CNC tizimi tomonidan boshqariladigan jarayon. U asosan dastgoh korpusi, dastgoh, oziqlantirish tizimi, boshqaruv tizimi, asboblar kutubxonasi va boshqalardan iborat bo'lib, ular orasida korpus ishlov berish markazining asosiy qismidir. Odatda quyma temir materialdan nozik frezalanadi. U yuqori quvvat va qattiqlikka ega va turli xil kesish yuklariga bardosh bera oladi. Ishchi dastgoh ish qismlarini qisish va joylashtirish uchun ishlatiladigan dastgoh ustidagi platformadir. Besleme tizimi rulmanlar, servo motorlar, shar vintlardek va boshqa komponentlarni o'z ichiga oladi, ular uch yo'nalishda dastgohning aniq joylashishini va yuqori tezlikda chiziqli yoki egri harakatlanishini ta'minlaydi. Boshqarish tizimi ishlov berish markazining aqlli yadrosidir. U CNC uskunalari va kompyuterlardan iborat. U dastgohni to'liq boshqarishi va qismlarni qayta ishlashning aniqligi va samaradorligiga erishishi mumkin.
Ishlov berish markazlari yuqori darajadagi avtomatlashtirish va ishlab chiqarish samaradorligi bilan ajralib turadi. U bir parcha ishlab chiqarish yoki kichik partiyalar ishlab chiqarish, shuningdek, ommaviy ishlab chiqarish va uzluksiz qayta ishlash uchun ishlatilishi mumkin. Yuqori ishlov berish sifati, tezkor ishlov berish tezligi, yuqori aniqlik va yaxshi barqarorlik ishlab chiqarish xarajatlarini kamaytirishi va ishlab chiqarish samaradorligini oshirishi mumkin.
Haqiqiy ishlab chiqarishda mexanik qismlarni tozalash, avtomobil dvigatellarini frezalash, aerokosmik qismlarni qayta ishlash va boshqalar kabi ishlov berish markazlari keng qo'llaniladi. Ishlab chiqarish sanoatining jadal rivojlanishi bilan ishlov berish markazlari ham doimiy ravishda rivojlanib, rivojlanmoqda. Har bir ishlov berish markazining o'ziga xos afzalliklari va kamchiliklari bor va foydalanuvchilar o'z ehtiyojlari va iqtisodiy sharoitlariga ko'ra ko'proq mos modelni tanlashlari mumkin.
Muxtasar qilib aytganda, ishlov berish markazi ishlab chiqarish sanoati rivojlanishining muhim ramzi va harakatlantiruvchi kuchi hisoblanadi. Bu qo'lda ishlab chiqarishning zerikarliligi va aniq xatolarini kamaytiradi, ishlab chiqarish samaradorligi va mahsulot sifatini oshiradi va kelajakda ishlab chiqarish sanoatini rivojlantirishning muhim yo'nalishlaridan biriga aylanadi.
| Texnik xususiyatlari | birlik | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Jadval hajmi 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Jadvalning maksimal yuki 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| X/Y/Z o'qining harakatlanishi X/Y/Z轴坐标行程 |
mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Shpindel markazi va ustun orasidagi masofa 主轴中心线至立柱正面导轨距离 |
mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Shpindel uchi va ish stoli yuzasi orasidagi masofa 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Maks. besleme tezligi X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Maks. Tez o'tish X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| mil tezligi 主轴转速 |
r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| mil konus 主轴锥孔 |
turi | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Shpindel dvigatelining kuchi 主轴电机功率 |
kVt | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| X/Y/Z o'qi servo vosita kuchi X/Y/Z轴伺服电机功率 |
kVt | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| X/Y/Z vosita ulanishi X/Y/Z电机连接方式 |
To'g'ridan-to'g'ri 直联 |
To'g'ridan-to'g'ri 直联 |
To'g'ridan-to'g'ri 直联 |
To'g'ridan-to'g'ri 直联 |
To'g'ridan-to'g'ri 直接 |
To'g'ridan-to'g'ri 直接 |
To'g'ridan-to'g'ri 直接 |
|
| X/Y/Z yoʻl-yoʻriq turi X/Y/Z导轨类型 |
Chiziqli temir yo'l 线轨 |
Chiziqli temir yo'l 线轨 |
Chiziqli temir yo'l 线轨 |
Chiziqli temir yo'l 线轨 |
uchinchi qator 3线 |
Ikki chiziq va bitta qattiq chiziq 2线一硬 |
Ikki chiziq va bitta qattiq chiziq 2线一硬 |
|
| T uyasi 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Joylashuvni aniqlashning aniqligini takrorlang 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Asboblar jurnali 刀库形式 |
Shlyapa turi/disk turi 斗笠式/圆盘式 |
Shlyapa turi/disk turi 斗笠式/圆盘式 |
disk turi 圆盘式 |
disk turi 圆盘式 |
disk turi 圆盘式 |
disk turi 圆盘式 |
disk turi 圆盘式 |
|
| Asbob quvvati 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Asbobning maksimal og'irligi 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Maks. asbob uzunligi 最大刀具长度 |
mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Elektr quvvati 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Mashina o'lchami (LxWxH) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. vazn (taxminan) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
